产品特点
XD1系列经济型PLC，包含10、16、24、32点规格。
适用于小点数的简单应用场合，能够满足用户的一般使用需求。
速度和容量较XC系列大幅度提升
输入类型：NPN
输出类型：晶体管（T）、继电器（R）
电源规格：AC220V、DC24V
支持基本顺控指令和部分应用指令
支持X-NET现场总线功能
不支持高速计数、脉冲输出、频率测量等特殊功能
标配RS232口，用于编程下载
不支持右扩展模块、左扩展ED、扩展BD
型号一览表
|
型号 |
输入点数 （DC24V） |
输出点数 （R，T） |
||||||
|
AC电源 |
DC电源 |
|||||||
|
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
继电器输出 |
晶体管输出 |
晶体管继电器混合输出 |
|||
|
NPN 型 |
XD1-10R-E |
XD1-10T-E |
XD1-10R-C |
XD1-10T-C |
5点 |
5点 |
||
|
XD1-16R-E |
XD1-16T-E |
- |
XD1-16R-C |
- |
- |
8点 |
8点 |
|
|
XD1-24R-E |
XD1-24T-E |
XD1-24R-C |
12点 |
12点 |
||||
|
XD1-32R-E |
XD1-32T-E |
- |
XD1-32R-C |
XD1-32T-C |
- |
16点 |
16点 |
|
|
PNP 型 |
XD1-16PR-E |
- |
- |
- |
- |
- |
8点 |
8点 |

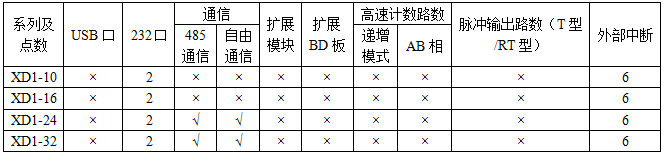

功能配置表
×不支持 √支持
注意：所有机型均标配时钟功能。
基本规格
|
项目 |
规格 |
|
绝缘电压 |
DC500V 2MΩ以上 |
|
抗噪声 |
噪声电压1000Vp-p 1us脉冲1分钟 |
|
空气 |
无腐蚀性、可燃性气体 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%~95%（无凝露） |
|
PORT0 |
RS-232，X-NET通讯方式，程序上下载和监控 |
|
PORT1 |
RS-232，连接人机界面编程或调试 |
|
PORT2 |
RS485，连接智能仪表、变频器等 |
|
安装 |
可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上 |
|
接地 |
第三种接地（不可与强电系统公共接地） |
注意：XD1-10/16没有PORT2即RS485口。
性能规格
|
项 目 |
规 格 |
||||
|
程序执行方式 |
循环扫描方式 |
||||
|
编程方式 |
指令、梯形图并用 |
||||
|
处理速度 |
0.05us |
||||
|
停电保持 |
使用FlashROM及锂电池（3V纽扣电池） |
||||
|
用户程序容量※1 |
256KB； |
||||
|
I/O 点数※2 |
总点数 |
10点 |
16点 |
24点 |
32点 |
|
输入点数 |
5点X0~X4 |
8点X0~X7 |
12点X0~X13 |
16点X0~X17 |
|
|
输出点数 |
5点Y0~Y4 |
8点Y0~Y7 |
12点Y0~Y13 |
16点Y0~Y17 |
|
|
内部线圈（X）※3 |
1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
||||
|
内部线圈（Y）※4 |
1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
||||
|
内部线圈 （M、HM） |
11008点 |
M0~M7999【HM0~HM959】※5 |
|||
|
特殊用※6 SM0~SM2047 |
|||||
|
流程（S） |
1152点 |
S0~S1023【HS0~HS127】 |
|||
|
定时器（T） |
点数 |
672点 |
T0~T575【HT0~HT95】 |
||
|
规格 |
100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 |
||||
|
计数器（C） |
点数 |
672点 |
C0~C575【HC0~HC95】 |
||
|
规格 |
16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 |
||||
|
数据寄存器（D） |
11048字 |
D0~D7999【HD0~HD999】※5 |
|||
|
特殊用※6 SD0~SD2047 |
|||||
|
FlashROM寄存器 （FD） |
8144字 |
FD0~FD6143 |
|||
|
特殊用※6 SFD0~SFD1999 |
|||||
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
||||
|
口令保护 |
6位长度ASCII |
||||
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
||||
注释：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域,不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。
※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※8：没有与外设实连的I/O可作为快速内部继电器使用。
产品外形尺寸图（单位：mm）
XD1-10/16：
XD1-24/32：
