变频器 您的位置:主页»产品中心»三菱»变频器»

三菱变频器A800系列

立即咨询
  • 详细信息

    FR-A800系列变频器

    作为三菱电机全新一代First-Class级驱动产品,拥有的驱动性能,实时无传感器矢量控制(矢量控制)时,运行频率可达400Hz;具有大转矩启动能力(在0.3Hz的超低转速下可实现200%的大输出转矩(0.4-3.7kW));同时还可驱动永磁同步电机,从而在满足客户从机械加工、模具铸造到搬送等各种设备的应用的同时,还可帮助客户提高生产力、实现工厂节能。

    FR-A800系列变频器

    采用整流逆变独立设计(315kW及以上),并增强了系统安全功能,加上兼容多种主流网络通信(CC-Link、SSCNETIII/H、DeviceNet、PROFIBUS-DP及以太网等),使您能够轻松应对各种系统解决方案,随时随地操控全局。

         为应对各类环境应用场合,FR-A800系列变频器对电路板进行涂层处理,更具有IP55防护等级系列产品,可放心应用于各种恶劣环境。内置EMC滤波器,新开发的驱动和供电技术更大大降低了电磁干扰,让您安心使用于任何场合。

         三菱电机凭借其广泛的工程专业知识服务于全球市场,致力于为客户提供操作简易、显示直观的产品。FR-A800系列变频器可搭载多语言LCD参数单元,增强了显示和时钟功能特性,使得显示更清晰,操作更轻松。

    完善的抗噪声措施

    •变频器额定规格表

    200V等级



    过载电流额定值

    *1: 适用电机容量为三菱4极标准电机的大适用容量。

    400V等级

    丰富的产品阵容

    技术参数

    额定值(标准品)



    200V 等级

    *1 通用电机容量为是使用三菱标准4极电机时的大适用容量。

    *2 额定输出容量是指输出电压为220V状态下的数值。

    *3 过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时,必须等待变频器和电机降到100%负载时的温度以下。

    *4 输出电压不能大于电源电压。在设定范围内可以变更输出电压。但是变频器输出侧电压的峰值为电源电压的 倍左右。

    *5 内置制动电阻

    *6 ND额定标准值

    *7 额定输入电流为额定输出电流时的值。额定输入电流随电源电抗(包括输入电抗器和电线)的值而变。

    *8 电源容量为额定电流输出状态下的数值随着电源侧的阻抗(包括输入电抗器和电线)的值而变化。

    *9 FR-DU08:IP40(除了PU接口部分)



    400V 等级

    额定 ( 整流部分离式)



    400V等级

    *1 通用电机容量为是使用三菱标准4极电机时的适用容量。

    *2 额定输出容量是指输出电压为440V状态下的数值。

    *3 过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时,必须等待变频器和电机降到100%负载时的温度以下。

    *4 输出电压不能大于电源电压。在设定范围内可以变更输出电压。但是变频器输出侧电压的峰值为电源电压的√2倍左右。

    *5 ND额定标准值

    *6 FR-DU08:IP40(除了PU接口部分)



    *7 超过480V时,需要设定Pr.977输入电压模式选择。
    整流单元 (FR-CC2)

    *1 过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时,必须等待整流及逆变单元降到100%负载时的温度以下。

    *2 整流单元的输入电压根据输入电源电压及负载状况而变化。另外,整流单元输出侧电压峰值为电源电压的√2倍。

    *3 电源容量为额定输出电流时的值,随电源侧阻抗(包括输入电抗器和电线)的值而变。

    *4FR-DU08:IP40(除了PU接口部分)



    *5 容许电压不平衡率为3%以内。(不平衡率=(线间电压-3线间平均电压)/3线间平均电压x100)

    额定 ( IP55防护等级机型 )

    400V 等级

    *1 表示适用电机容量是使用三菱标准4极电机时的适用容量。

    *2 额定输出容量是指输出电压为400V等级时显示440V。

    *3 过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时,必须等待变频器和电机降到100%负载时的温度以下。

    *4 输出电压不能大于电源电压。在设定范围内可以变更输出电压。但是变频器输出侧电压的峰值为电源电压的2倍左右。

    *5 为ND额定基准的值。

    *6 额定输入电流显示额定输出电流时的值。额定输入电流根据电源阻抗(包括输入电抗器或电线)的值而变化。

    *7 电源容量是额定输出电流时的值。电源容量随着电源侧的阻抗(包括输入电抗器和电线)的值而变化。

    *8 超过480V时,需要Pr.977输入电压模式选择的设定。(详细内容请参照FR-A800使用手册(详细篇))

    *9 UL Type12保护构造-可适用于HVAC(冷暖换气空调)系统。



    *10 要达到IP55,请拆下保护衬套,安装推荐的电缆夹套。
    通用规格


    *1 仅安装选件(FR-A8AP)时有效。

    *2 在运输时等短时间内可适用的温度。

    *3 安装在海拔1000m以上的标高时,每升高500m,额定电流需要降低3%。

    *4 FR-A840-04320(160K)及以上容量为2.9m/s2及以下。

    *5 初始状态下,该保护功能无效。

    *6 有关PM无传感器矢量控制,请参考A800应用篇手册。

    *7 对于FR-A820-00340(5.5K)及以上以及FR-A840-00170(5.5K)及以上,初始值为150%。

    *8 仅IP55防护等级机型可用。

    PLC功能规格

    *1 由于执行顺控程序时也会执行变频器控制,因此1K程序步时扫描时间约为 40ms。

    *2 使用与被指定到变频器I/O端子相同的信号。

    对于顺控开始(RUN/STOP),始终需要占用一个点。

    *3 必须设置Pr.291脉冲列输入输出选择。

    *4 无软元件断电锁存功能。

    要在EEPROM中保持软元件值,请使用Pr.1150-Pr.1199 用户参数1-50(D206-D255)。

    • 无缓冲存储器。

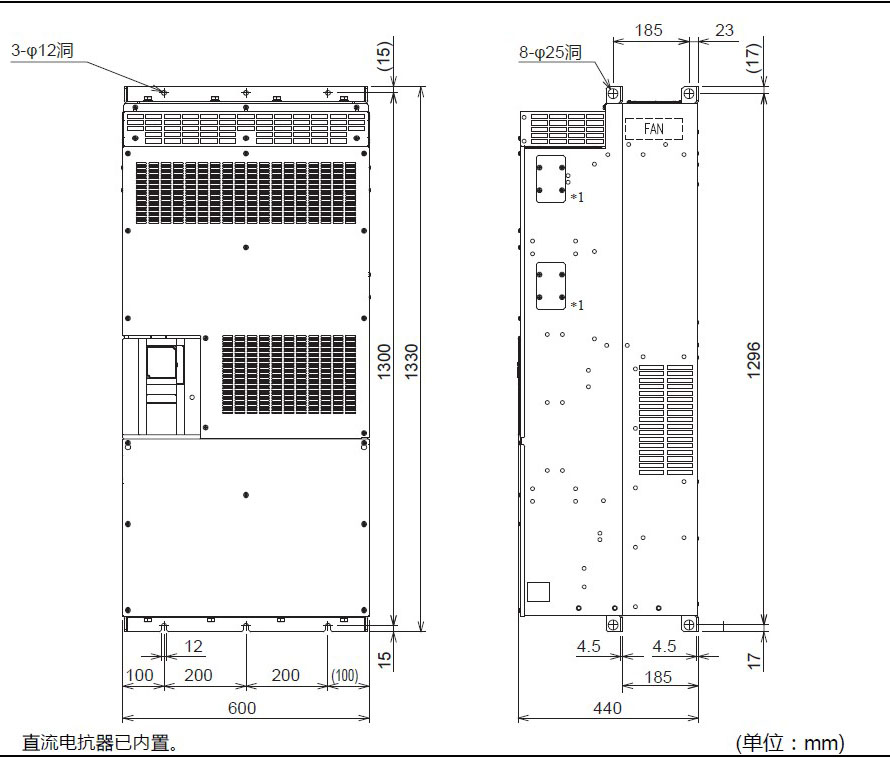

    产品结构


    FR-A820-00105(1.5K), 00167(2.2K), 00250(3.7K)

    FR-A840-00023(0.4K), 00038(0.75K), 00052(1.5K), 00083(2.2K), 00126(3.7K)


    FR-A820-00340(5.5K), 00490(7.5K), 00630(11K)

    FR-A840-00170(5.5K), 00250(7.5K), 00310(11K), 00380(15K)

    FR-A820-00770(15K), 00930(18.5K), 01250(22K)

    FR-A840-00470(18.5K), 00620(22K)

    FR-A820-01540(30K), 01870(37K), 02330(45K), 03160(55K), 03800(75K), 04750(90K)

    FR-A840-00770(30K), 00930(37K), 01160(45K), 01800(55K), 02160(75K), 02600(90K)

    FR-A840-03250(110K), 03610(132K)

    FR-A840-04320(160K), 04810(185K)

    FR-A840-05470(220K), 06100(250K), 06830(280K)

    整流部 分离式

    逆变单元

    FR-A842-07700(315K), FR-A842-08660(355K)

    FR-A842-400K(09620)、450K(10940)、500K(12120)

    整流单元



    FR-CC2-H315K、H355K

    FR-CC2-H400K、H450K、H500K

    *1 请勿取下整流侧盖板。



    IP55对应品

    操作面板 (FR-DU08)

    关于冷却散热片柜外的外置使用

    FR-A840-04320(160K) 及以上的逆变/整流单元安装在电气柜内时,通过将逆变/整流单元的散热片部分安装在柜外,可以大幅度降低电气

    柜内部所产生的热量。为实现电气柜的小型化,推荐采用此种安装方法。

    关于FR-A840-04320(160K)及以上变频器的冷却散热片外置

    面板剪切加工



    请根据逆变/整流单元的容量对电气收纳柜进行面板剪切加工。
